Десктопные NVIDIA® GeForce RTX™ создаются в расчете на стандартные корпуса формата mid-tower или full-tower и совместимые блоки питания с разъемами PCIe. Когда возникает задача установить подобный ускоритель в стоечный сервер, инженеры часто сталкиваются с нестандартной разводкой питания и проприетарными кабельными линиями серверных БП.
Обычно эта проблема решается покупкой переходников или изготовлением кастомных кабелей. Однако энтузиасты с Reddit под ником CallMeJo9 решили пойти более радикальным и рискованным путем: припаять разъемы Molex непосредственно к контактным площадкам печатной платы видеокарты.
А в чем вообще сложность

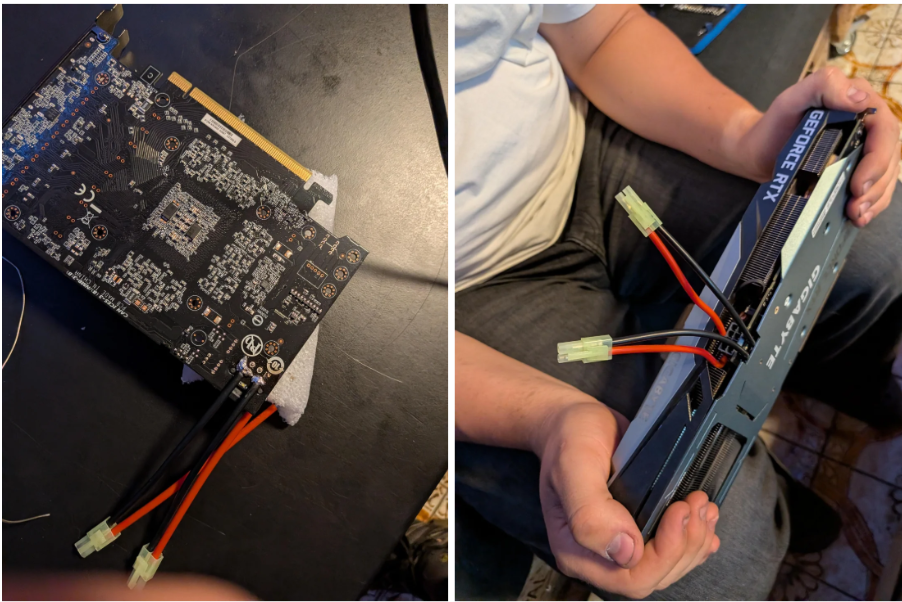

В одноюнитовых или двухюнитовых серверах пространство внутри корпуса крайне ограничено, а бэкплейны и блоки питания используют кастомные интерфейсы подключения дополнительного питания. В данном «эксперименте» использовалась видеокарта GIGABYTE. Из-за отсутствия подходящего кабеля питания для подключения к серверному БП моддеры решили впаять провода с силовыми разъемами прямо в контактные площадки линии питания 12V и GND на печатной плате ускорителя.
Внутренние медные слои PCB не только проводят большие токи, но и работают как теплоотводы. Чтобы прогреть контактную площадку до температуры плавления припоя, обычного маломощного паяльника не хватает — пришлось задействовать два паяльника и зажигалку.
В целом, чрезмерный локальный нагрев текстолита легко приводит к разрушению структуры связующего смоляного слоя. Это чревато обрывом внутренних переходных отверстий и повреждением сигнальных дорожек PCIe. Помимо этого на плате вблизи от зоны нагрева расположены чувствительные элементы схемы питания (транзисторы, контроллеры, конденсаторы).
Как все прошло
Судя по опубликованным материалам, процесс пайки потребовал максимальной осторожности. В ходе работы энтузиасты случайно уронили каплю припоя в зону графического процессора — припой попал на элементы обвязки чипа. Тем не менее КЗ не произошло — после аккуратного удаления излишков припоя и очистки поверхности карта сохранила полную работоспособность.
После вывода силовых линий Molex видеокарта была успешно подключена к источнику питания сервера. Модифицированный ускоритель поместился в серверный корпус впритык по высоте, не препятствуя закрытию верхней крышки.
Что в итоге
Несмотря на успешный запуск системы, подобные модификации довольно рискованны. Прямая распайка силовых проводов на печатную плату без «заводского контроля качества» паяного соединения может привести к повышенному переходному сопротивлению в точке контакта, сильному локальному нагреву и, как следствие, прогару платы под высокой нагрузкой.
В коммерческой эксплуатации или при лабораторном тестировании оптимальным решением все же остается использование кабелей-переходников или специализированных серверных ускорителей. Однако для DIY-сообщества данный «проект» показывает, что при наличии определенных навыков и доли везения некоторые аппаратные ограничения можно обойти даже с помощью паяльника.
