Развертывание и базовая настройка Mikrotik CHR
adilbekov

Cloud Hosted Router — это специальная версия Mikrotik RouterOS, которая разработана для развертывания в облачной инфраструктуре как операционная система для виртуальных машин, но может быть также развернута и на реальном железе.

CHR создавалась для 64-битных систем и совместима с большинством гипервизоров.

Системные требования CHR:

  • процессор: x86_64 с поддержкой аппаратной виртуализации;
  • ОЗУ: 128 МБ и более;
  • диск: 128 МБ и более (максимально 16 ГБ).

Установка Mikrotik CHR на виртуальную машину

В статье рассмотрена установка CHR на Облачную платформу Selectel. Будем считать, что проект уже создан, а регион выбран.

Для начала посетите сайт https://mikrotik.com/download, чтобы скачать образ CHR:

Для примера будет использована стабильная версия (на момент написания статьи 6.46.3). Формат образа не столь важен, так как облачная платформа умеет работать со всеми из этих форматов, но для примера был выбран формат RAW.


Примечание: не забудьте распаковать ZIP-архив, в случае использования формата RAW.

Далее создайте виртуальную машину.

В разделе «‎Имя и расположение»‎ укажите следующие данные: Имя, регион и дата-центр.

В качестве источника выберите загруженный образ CHR.

Задайте необходимые параметры, в нашем случае будет достаточно 1 vCPU, 512 RAM, 5 Гб дискового пространства.

Выберите подсеть, к которой будет подключена машина. Можно задействовать «плавающий» IP-адрес или приобрести подсеть. В нашем случае использована подсеть на 5 IP-адресов.

После того как сервер будет создан, перейдите на вкладку «Консоль». В качестве логина по умолчанию используется admin, пароль пустой. Поскольку сеть еще не настроена, рекомендуется вначале установить пароль на учетную запись admin или создать новую учетную запись, а затем удалить или деактивировать учетную запись admin.

В примере будет установлен пароль на admin:

/user edit admin password

Затем откроется текстовый редактор, введите пароль, и нажмите сочетание клавиш CTRL+O. Пароль установлен.

Далее пропишите IP-адрес и настройте маршрутизацию. Чтобы узнать IP-адрес подсети и шлюз, перейдите на вкладку «Сети» и выберите «Публичные подсети»:

В консоли введите следующие команды:

/ip address add interface="Название сетевого интерфейса" address="IP-адрес сервера" netmask="Маска подсети"

Проверьте, что IP-адрес был добавлен корректно:

/ip address print

Теперь настройте маршрутизацию, добавив шлюз по-умолчанию:

/ip route add gateway="IP-адрес шлюза" dst-address=0.0.0.0/0 check-gateway=ping distance=1

Отметим, что включение check-gateway на виртуальной машине имеет смысл, только если у вас несколько портов. С одним сетевым интерфейсом это излишне.

Проверьте, что маршрут добавился:

/ip route print

Также проведите проверку работоспособности маршрута:

/ping 8.8.8.8

Поскольку теперь виртуальная машина имеет доступ во внешнюю сеть, можно воспользоваться бесплатным графическим конфигуратором Mikrotik Winbox. Он создан для операционной системы Windows, однако прекрасно работает и в Linux при помощи WINE.

Первым делом настройте DNS-серверы, для этого выберите IP > DNS. В поле Servers введите адреса DNS-серверов, например 188.93.16.19 и 188.93.17.19, после чего нажмите кнопку ОК.

Как видите, ничего сложного в установке Cloud Hosted Router на виртуальный сервер нет. Теперь расскажем, как действовать, если хостинг не поддерживает возможность выбора установочного образа.

Установка Mikrotik CHR на сервер без поддержки установочных образов

А как быть если хостинг не предоставляет возможности установки ОС из своего образа? На самом деле все довольно просто. Ниже мы рассмотрим такой вариант установки на примере сервиса Vscale.io.

Для начала создайте сервер. В данном примере будет рассматриваться развертывание CHR на базе Ubuntu. Но выбор операционной системы не так важен, так как подобный функционал реализован в большинстве дистрибутивов GNU/Linux:

Будет достаточно самой простой конфигурации:

  • процессор — 1 ядро;
  • ОЗУ — 512 МБ;
  • диск — 20 ГБ.

Выберите нужный регион и укажите имя сервера:

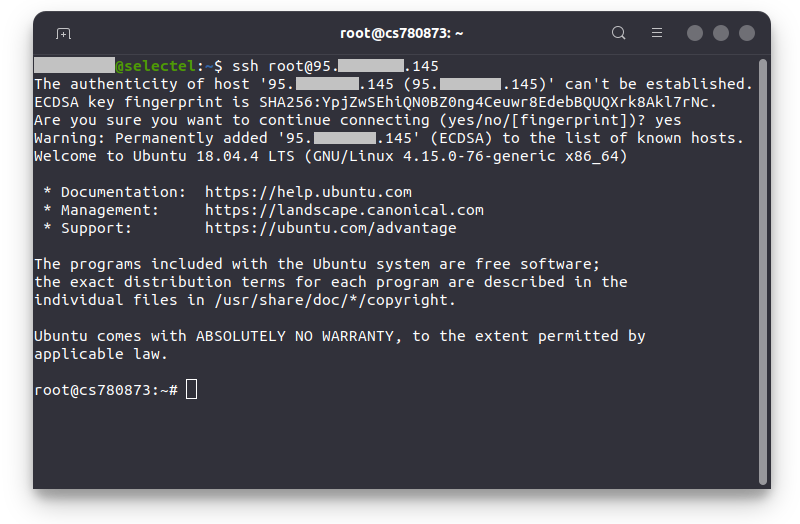

Для удобства подключения по SSH можно добавить свой ключ. Однако, следует учитывать, что после того, как будет установлен CHR, ключ перестанет функционировать.

После того как параметры заданы, нажмите кнопку «‎Создать сервер».

В случае если не была выбрана авторизация по SSH-ключу, то письмо с паролем от пользователя root будет отправлено на почту. А также будет показана страница с паролем:

Спустя минуту сервер станет активным, зайдите в консоль сервера, она доступна на странице с информацией о сервере:

Теперь переведите сервер в «Rescue-режим» нажатием соответствующей кнопки. Подтвердите перевод в «Rescue», после чего откройте консоль сервера нажатием кнопки «Открыть консоль».

После успешного запуска вы увидите следующий экран:

Скачайте образ на виртуальную машину:

wget --no-check-certificate https://download.mikrotik.com/routeros/6.46.3/chr-6.46.3.img.zip

Распакуйте архив с образом:

unzip chr-6.46.3.img.zip

Запишите образ на диск виртуальной машины:

dd if=chr-6.46.3.img of=/dev/sda

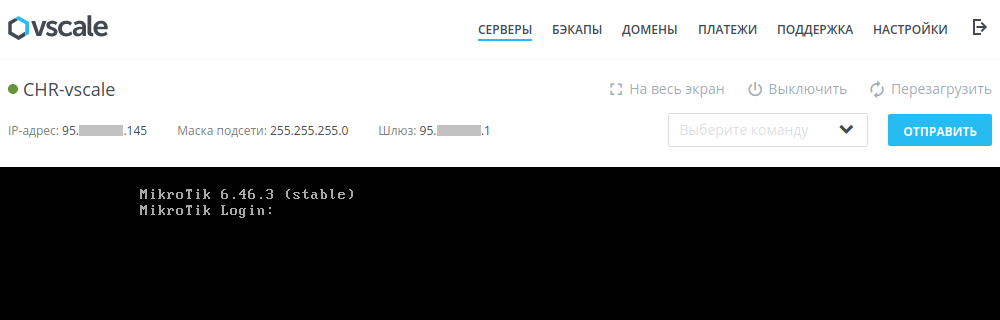

Далее перезагрузите сервер при помощи кнопки «Выйти и перезагрузить». После перезагрузки вы увидите стартовый экран RouterOS:

Уровни лицензии Cloud Hosted Router и процесс активации

В отличие от «железной» версии RouterOS, Cloud Hosted Router не имеет «привязки» лицензии к оборудованию, а также не имеет определенных ограничений, например, нет ограничений по количеству туннелей.

Единственное ограничение, которое накладывают разные уровни лицензий — это скорость каждого из интерфейсов. Ниже представлены разные уровни лицензий, их отличия и стоимость:

ЛицензияАналог RouterOS лицензииОграничение скорости на портахСтоимость
Free1 Мбит/с$0
P1L41 Гбит/с$45
P10L510 Гбит/с$95
P-unlimitedL6$250

Также возможно воспользоваться пробной версией CHR, функционал которой аналогичен полноценной лицензии, но имеет ограниченный срок действия — 60 дней. После этого лицензия не пропадет, но операционная система перестанет обновляться.

Активация пробной версии CHR

Для активации CHR необходимо, чтобы были настроены следующие параметры:

  • IP-адрес;
  • маршрутизация в интернет;
  • DNS серверы.

После того как эти параметры будут настроены, можно приступить к активации лицензии.

Вначале, необходима учетная запись на сайте mikrotik.com. Если у вас ее нет, то необходимо её создать. При создании учетной записи поставьте галочку «Allow to use my account from netinstall and winbox‎».

Далее в Winbox выберите System > License. Откроется такое окно:

Нажмите на кнопку Renew License. Откроется окно, в котором нужно ввести свою почту и пароль, которые вы указали при регистрации, а также уровень лицензии, который вы хотите протестировать, в нашем случае это лицензия P1.

После активации окно будет выглядеть примерно так:

Cloud Hosted Router активирован.

Заключение

В данной статье была рассмотрена установка и базовая настройка Cloud Hosted Router, а также правила лицензирования. Это универсальный инструмент для управления сетью как в обычной, так и в виртуальной инфраструктуре.

В будущих статьях мы расскажем в каких сценариях можно использовать эту гибкую и мощную операционную систему. Оставайтесь с нами!
